Kaskádové systémy pro AMC 45 až 115 jsou k dispozici ve třech verzích

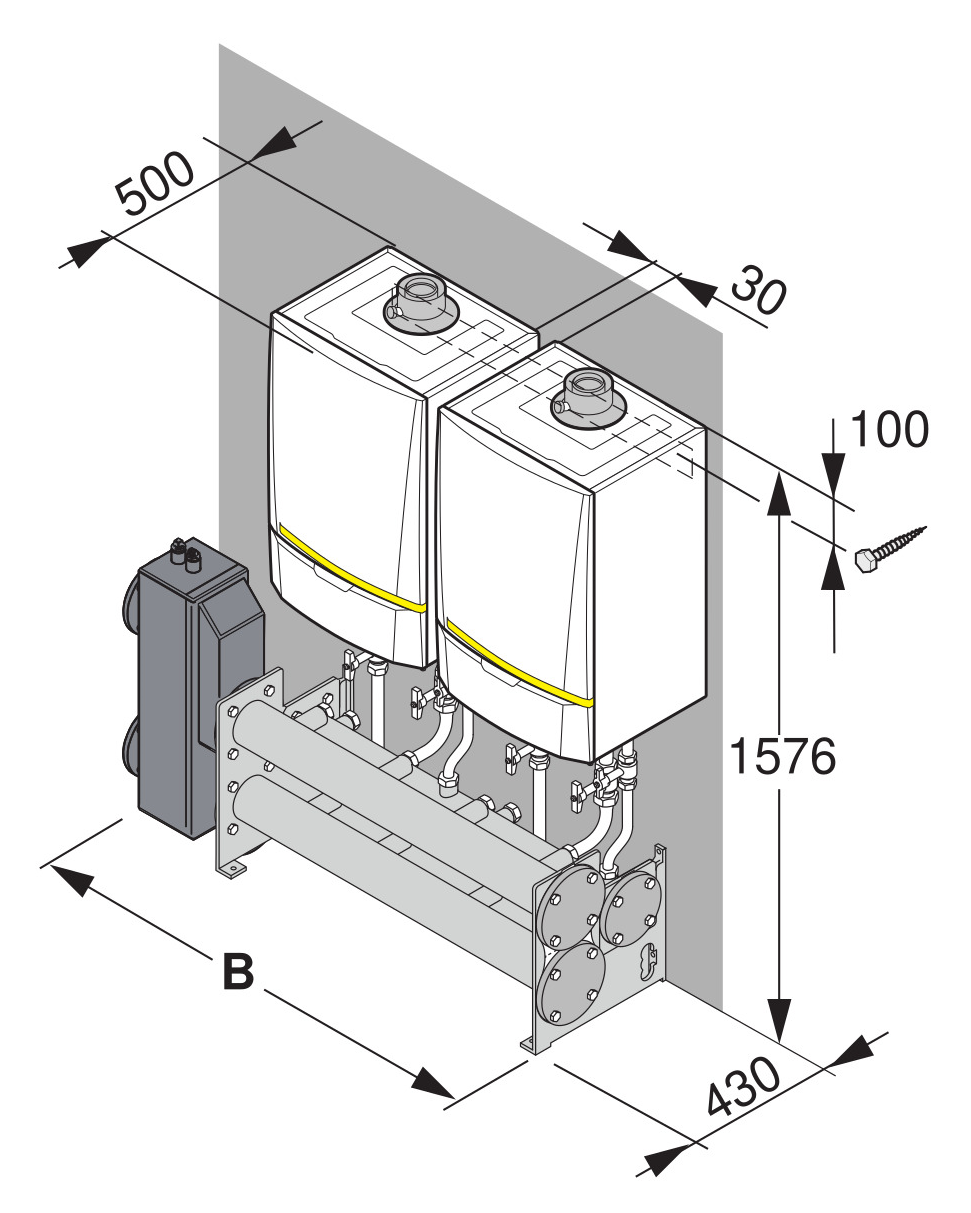

(podrobný popis a rozměry viz návod k montáži - ke stažení níže):
- LW : umístění řady kotlů na stěnu:
• Tyto systémy obsahují:
- hydraulickou spojku
- kolektor propojení kotlů zahrnující propojovací výstupní a vratné potrubí vytápění Ø 65 mm, propojovací plynové potrubí Ø 65 mm a příruby
- primární čerpadla s indexem energetické účinnosti EEI < 0,23
- propojovací sady kotle obsahující kohout pro výstupní potrubí, multifunkční kohout pro vratné potrubí (plnicí a vypouštěcí kohout, uzavírací ventil, zpětná klapka, pojistný ventil a vývod pro připojení expanzní nádoby) a plynový kohout
- nástěnné montážní kolejnice pro verze na zeď (LW)
- podstavce a montážní rámy pro verze na zem (LV + RG)
- čidlo pro výstupní vodu z kaskády + propojení a propojovací kabel BUS mezi kotli
Poznámka: Kotle je třeba objednat zvlášť.

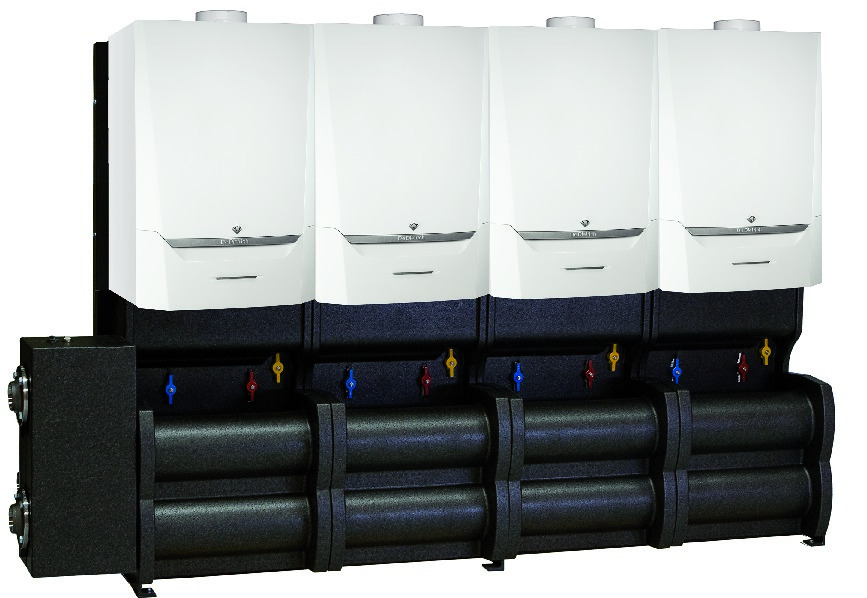

Kaskádové systémy Evodens Pro AMC - na stěnu
Modely
| Model | Celkový tepelný výkon (80/60°C) | Celkový průtok při jmen. tepelném výkonu a ΔT=25 K | Cena |
|---|---|---|---|
| Umístění na zeď - 2 x AMC 45 Obj. č. LW.0080kW.20000 | 80 kW | 2,75 m3/h | 106 990 Kč |
| Umístění na zeď - 2 x AMC 65 Obj. č. LW.0122kW.02000 | 122 kW | 4,20 m3/h | 104 190 Kč |
| Umístění na zeď - 2 x AMC 90 Obj. č. LW.0168kW.00200 | 168 kW | 5,78 m3/h | 104 190 Kč |
| Umístění na zeď - 2 x AMC 115 Obj. č. LW.0214kW.00020 | 214 kW | 7,36 m3/h | 104 190 Kč |
| Umístění na zeď - 3 x AMC 45 Obj. č. LW.0120kW.30000 | 120 kW | 4,13 m3/h | 137 690 Kč |
| Umístění na zeď - 3 x AMC 65 Obj. č. LW.0183kW.03000 | 183 kW | 6,30 m3/h | 137 690 Kč |
| Umístění na zeď - 3 x AMC 90 Obj. č. LW.0252kW.00300 | 252 kW | 8,67 m3/h | 137 690 Kč |
| Umístění na zeď - 3 x AMC 115 Obj. č. LW.0321kW.00030 | 321 kW | 11,04 m3/h | 138 790 Kč |
| Umístění na zeď - 4 x AMC 45 Obj. č. LW.0160kW.40000 | 160 kW | 5,50 m3/h | 172 390 Kč |
| Umístění na zeď - 4 x AMC 65 Obj. č. LW.0244kW.04000 | 244 kW | 8,39 m3/h | 172 390 Kč |
| Umístění na zeď - 4 x AMC 90 Obj. č. LW.0336kW.00400 | 336 kW | 11,56 m3/h | 172 390 Kč |
| Umístění na zeď - 4 x AMC 115 Obj. č. LW.0428kW.00040 | 428 kW | 14,72 m3/h | 185 190 Kč |
Parametry
| Model | Umístění na zeď - 2 x AMC 45 | Umístění na zeď - 2 x AMC 65 | Umístění na zeď - 2 x AMC 90 | Umístění na zeď - 2 x AMC 115 | Umístění na zeď - 3 x AMC 45 | Umístění na zeď - 3 x AMC 65 | Umístění na zeď - 3 x AMC 90 | Umístění na zeď - 3 x AMC 115 | Umístění na zeď - 4 x AMC 45 | Umístění na zeď - 4 x AMC 65 | Umístění na zeď - 4 x AMC 90 | Umístění na zeď - 4 x AMC 115 |
| Cena | 106 990 Kč | 104 190 Kč | 104 190 Kč | 104 190 Kč | 137 690 Kč | 137 690 Kč | 137 690 Kč | 138 790 Kč | 172 390 Kč | 172 390 Kč | 172 390 Kč | 185 190 Kč |
| Objednací číslo | LW.0080kW.20000 | LW.0122kW.02000 | LW.0168kW.00200 | LW.0214kW.00020 | LW.0120kW.30000 | LW.0183kW.03000 | LW.0252kW.00300 | LW.0321kW.00030 | LW.0160kW.40000 | LW.0244kW.04000 | LW.0336kW.00400 | LW.0428kW.00040 |
| Celkový tepelný výkon (80/60°C) | 80 kW | 122 kW | 168 kW | 214 kW | 120 kW | 183 kW | 252 kW | 321 kW | 160 kW | 244 kW | 336 kW | 428 kW |
| Celkový průtok při jmen. tepelném výkonu a ΔT=25 K | 2,75 m3/h | 4,20 m3/h | 5,78 m3/h | 7,36 m3/h | 4,13 m3/h | 6,30 m3/h | 8,67 m3/h | 11,04 m3/h | 5,50 m3/h | 8,39 m3/h | 11,56 m3/h | 14,72 m3/h |
