Strateo - vzduch/voda "Split Inverter" s vestavěným ohřívačem TV
Tepelné čerpadlo vzduch-voda Inverter, skládá se z venkovní jednotky a vnitřního modulu Strateo se zásobníkem TV o činném objemu 190 l

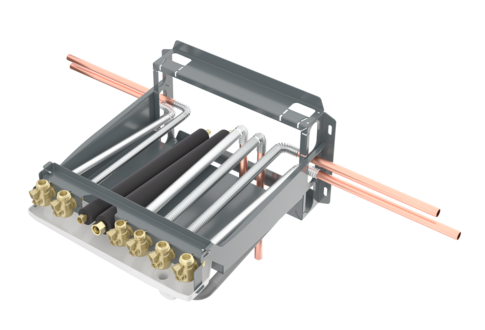

• Nastavitelný připojovací rám: uzavírací ventily, odtok s odkapovou miskou, 800 mm hadice pro připojení chladiva, montážní šablony s lepící páskou
• Tolerance +/- 2 cm pro přesné nastavení podle výšky dokončené podlahy
Výkon 4,5, 6 a 8 kW
• Inovovaný řídící systém s barevným velkoplošným displejem MK3
• Jedinečný desing a velmi nízká hlučnost umožňuje instalaci mimo technickou místnost
• Při správné instalaci není připojovací potrubí vůbec vidět
• Rozměrové i výkonové charakteristiky shodné s předchozími modely
• Prověřené venkovní jednotky Power Inverter v provedení Split
• Záruka 5 let na celý stroj
- Provoz až do -20°C (-15°C pro verze 4,5 a 6 MR)
- Verze MR pro jednofázové napájení
- Technologie Inverter umožňuje omezit rozběhový proud a plynule řídit výkon v rozsahu 30-100%
Venkovní jednotka obsahuje:
- kompresor typu Twin Rotary a Scroll (technologie DC Inverter)
- výparník složený z měděných trubek a hliníkových lamel
- jeden nebo dva ventilátory s proměnnými otáčkami pro tichý provoz
- nádobu s chladivem (Power receiver) pro zvýšení výkonu a ochranu kompresoru
- elektronický expanzní ventil, absorpční vzduchový filtr, pojistné presostaty HP/LP
Vnitřní hydraulický modul Strateo obsahuje:
- ekvitermní regulaci (v závislosti na venkovní teplotě) s jednoduchým ovládacím panelem
- kondenzátor tvořený deskovým nerezovým výměníkem
- hydraulickou spojku
- oběhové čerpadlo s indexem energetické účinnosti EEI<0,23
- expanzní nádobu 12 l
- elektronický tlakoměr, pojistný ventil, automatický odvzdušňovač, průtokoměr
- Zásobník TV o činném objemu 190 l, smaltovaný s trubkovým výměníkem, propojovací potrubí součástí balení, ochrana pomocí hořčíkové anody
Mezní provozní teploty v režimu topení:
- Voda + 18 °C/+ 60 °C (+55°C pro 4,5 MR)
- Venkovní teplota: - 20 °C/+ 35 °C (- 15 °C pro 4,5 a 6 MR)
Mezní provozní teploty v režimu chlazení podlahovým topením:
- Voda : + 18 °C/+ 25 °C
- Venkovní teplota : - 5 °C/+ 46 °C
Okruh vytápění:
- Maximální provozní tlak: 3 bar
- Maximální provozní teplota: 95 °C pro verzi H a 75 °C pro verzi E
Okruh TV:
- Maximální provozní tlak: 10 bar
- Maximální provozní teplota: 65 °C
| Model | Výkon | SVT | Cena |
|---|---|---|---|
| Strateo 4,5 MR/E Obj. č. T7728542 | A++ | SVT24576 | 198 990 Kč |
| Strateo 6 MR/E Obj. č. T7728543 | A++ | SVT24577 | 210 890 Kč |
| Strateo 8 MR/E Obj. č. T7728544 | A++ | SVT24578 | 231 190 Kč |
| Model | Strateo 4,5 MR/E | Strateo 6 MR/E | Strateo 8 MR/E |
| Cena | 198 990 Kč | 210 890 Kč | 231 190 Kč |
| Objednací číslo | T7728542 | T7728543 | T7728544 |
| Energetická třída vytápění | A++ | A++ | A++ |
| Tepelný výkon při +7°C/+35°C (1) | 4,6 kW | 5,82 kW | 7,65 kW |
| Topný faktor při +7°C/+35°C (1) | 5,11 | 4,22 | 4,55 |
| Tepelný výkon při -7°C/+35°C (1) | 2,79 kW | 3,96 kW | 5,56 kW |
| Topný faktor při -7°C/+35°C (1) | 3,07 | 2,59 | 2,78 |
| Jmenovité množství vzduchu | 2650 m3/h | 2700 m3/h | 3300 m3/h |
| Napájecí napětí venkovní jednotky | 230 V | 230 V | 230 V |
| Akustický výkon / akustický tlak | /33 dB(A) | /40 dB(A) | /44 dB(A) |
| Chladivo R410A | 1,3 kg | 1,4 kg | 3,2 kg |
| Propojení chladiva (kapalina - plyn) | 1/4"-1/2" palce | 1/4"-1/2" palce | 3/8"-5/8" palce |
| Max. délka potrubí bez doplnění chladiva | 7 m | 10 m | 10 m |
| Hmotnost bez náplně - venkovní jednotka / vnitřní modul MIV | 54/177 kg | 42/177 kg | 75/177 kg |
| Objem ohřívače TV | 190 l | 190 l | 190 l |
| Doba přípravy TV z 10 na 50 °C (venk. vzduch +7°C) | 1,75 h | 1,75 h | 1,25 h |
| SVT | SVT24576 | SVT24577 | SVT24578 |
