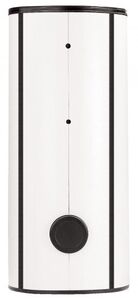

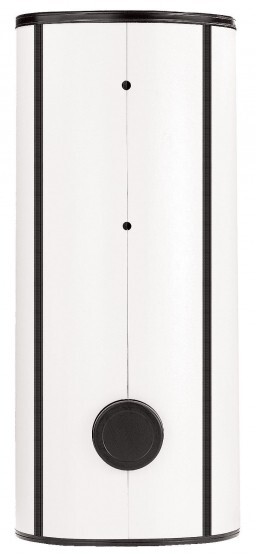

- Velkoobjemové zásobníky z ocelového plechu s vrstvou smaltu, protikorozní ochrana pomocí magnéziových anod
- „Integrální antikorozní systém“ pro B 650 až 1000
- Spirálový výměník z oceli se smaltovanou úpravou s vysokým obsahem křemičitého skla
- Izolace je dodávána ve 2 variantách:
• pevná izolace (HR) z polyesterových vláken o tloušťce 100 mm s vnějším povrchem z polystyrénu,
• pevná izolace (MO HR), hořlavost třídy MO, skelná vata o tloušťce 100 mm, potažená hliníkovým plechem
- Revizní otvor na boku
Modely
Model | Objem | En. třída | Cena |
---|---|---|---|
B 650 | 650 l | cena na vyžádání | |
B650-3000 HR/MO (2016) | cena na vyžádání | ||
B 800 | 800 l | cena na vyžádání | |
B 1000 | 900 l | cena na vyžádání | |
B 1500 | 1505 l | cena na vyžádání | |
B 2000 | 1730 l | cena na vyžádání | |
B 2500 | 2500 l | cena na vyžádání | |
B 3000 | 2750 l | cena na vyžádání |
Parametry
Model | B 650 | B650-3000 HR/MO (2016) | B 800 | B 1000 | B 1500 | B 2000 | B 2500 | B 3000 |
Cena | cena na vyžádání | cena na vyžádání | cena na vyžádání | cena na vyžádání | cena na vyžádání | cena na vyžádání | cena na vyžádání | cena na vyžádání |
Energetická třída TV | — | — | — | — | — | — | — | — |
Maximální provozní tlak (zásobník) | 7 bar | — | 7 bar | 7 bar | 7 bar | 7 bar | 7 bar | 7 bar |
Maximální provozní tlak (výměník) | 12 bar | — | 12 bar | 12 bar | 12 bar | 12 bar | 12 bar | 12 bar |
Maximální provozní teplota (zásobník) | 95 °C | — | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C |
Maximální provozní teplota (výměník) | 95 °C | — | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C |
Objem | 650 l | — | 800 l | 900 l | 1505 l | 1730 l | 2500 l | 2750 l |
Teplosměnná plocha výměníku | 4,0 m2 | — | 4,0 m2 | 4,4 m2 | 5,5 m2 | 5,5 m2 | 5,5 m2 | 5,5 m2 |
Výkon výměníku při ΔT = 35 K | 100 kW | — | 100 kW | 110 kW | 138 kW | 138 kW | 138 kW | 138 kW |
Množství TV za hodinu při ΔT = 35 K | 2500 l/h | — | 2500 l/h | 2700 l/h | 3400 l/h | 3400 l/h | 4500 l/h | 4500 l/h |
Koeficient tepelných ztrát (UA_S) | 2,5 W/K | — | 2,8 W/K | 2,9 W/K | 3,4 W/K | 3,8 W/K | 4,1 W/K | 4,1 W/K |
Připojení TV | R 6/4" | — | Rp 6/4" | Rp 6/4" | Rp 6/4" | Rp 6/4" | R 2" | R 2" |
Připojení topné vody | Rp 6/4" | — | Rp 6/4" | Rp 6/4" | Rp 6/4" | Rp 6/4" | Rp 6/4" | Rp 6/4" |
Připojení cirkulace TV | Rp 1" | — | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" |
Výška | 1796 mm | — | 2107 mm | 2323 mm | 2061 mm | 2292 mm | 2086 mm | 2248 mm |
Průměr včetně izolace | 990 mm | — | 990 mm | 990 mm | 1300 mm | 1300 mm | 1600 mm | 1600 mm |
Průměr bez izolace | 790 mm | — | 790 mm | 790 mm | 1100 mm | 1100 mm | 1400 mm | 1400 mm |
Hmotnost | 275 kg | — | 290 kg | 327 kg | 423 kg | 460 kg | 565 kg | 644 kg |
