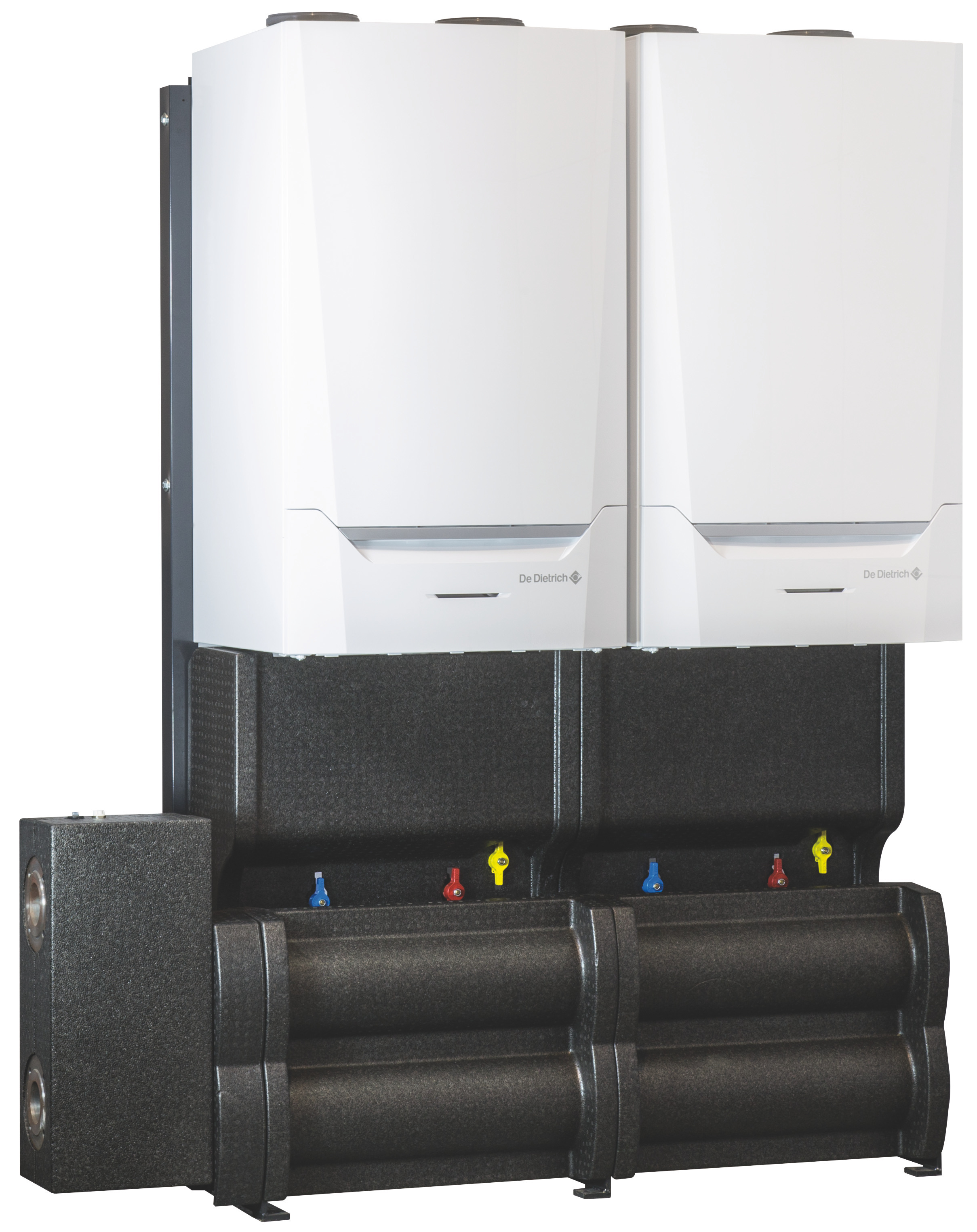

Kaskádové systémy pro kotle MCA 160 jsou k dispozici ve dvou verzích (na stěnu a na podlahu vedle sebe)
(podrobný popis a rozměry viz návod k montáži - ke stažení níže):

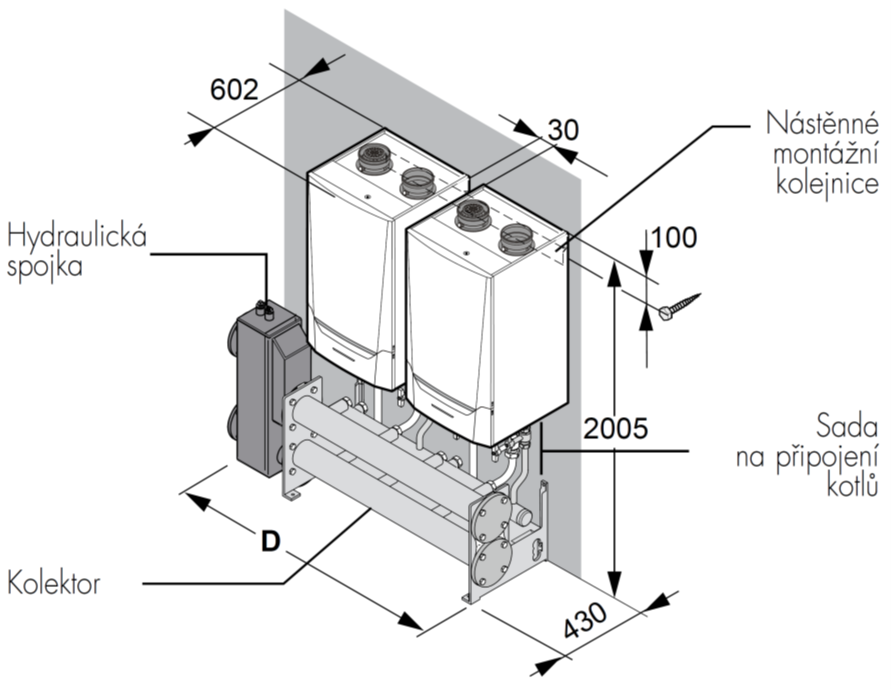

- LW: pro umístění kotlů do řady na zeď:

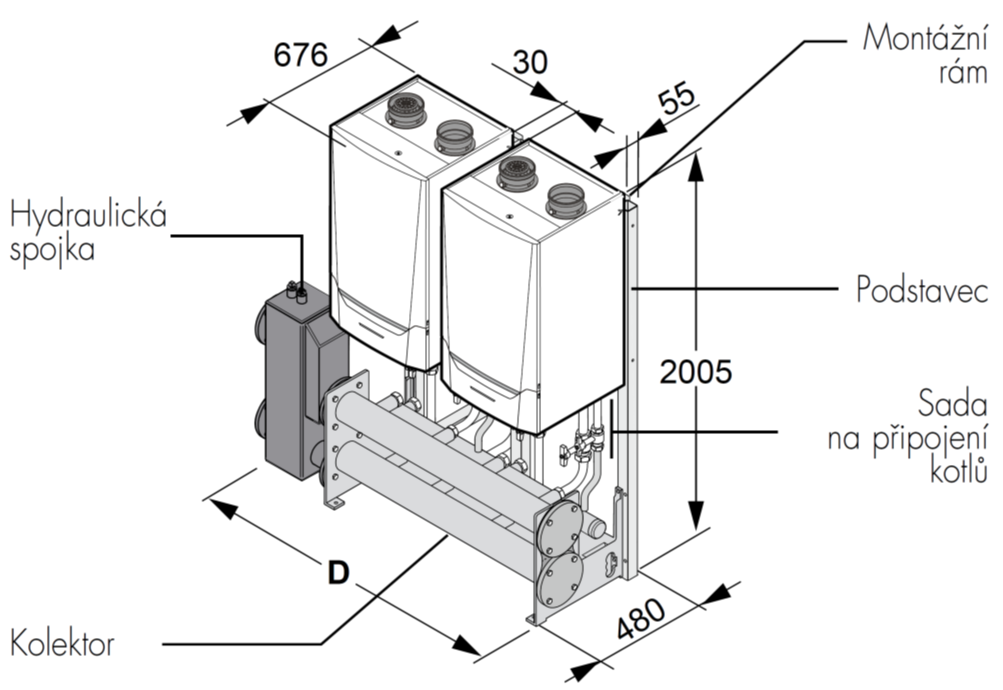

- LV: pro umístění kotlů do řady na zem:
Tyto systémy obsahují:
- hydraulickou spojku ve 3 velikostech:
• < 350 kW: DN65,
• 350 až 460 kW: DN65 (s deskou pro redukci),
• 460 kW až 1070 kW: DN 100.
- kolektor propojení kotlů zahrnující spojovací výstupní a vratné potrubí vytápění DN 100, propojovací plynové potrubí DN 65 mm pro přivaření,
- elektronicky řízená kotlová čerpadla (EEI < 0,23),
- propojovací sady kotle obsahující kohout pro vratné potrubí, multifunkční kohout pro výstupní potrubí (plnící a vypouštěcí kohout, uzavírací ventil, zpětná klapka, pojistný ventil a vývod pro připojení expanzní nádoby) a plynový kohout
- nástěnné montážní kolejnice pro verze LW nebo podstavce a montážní rámy pro verzi LV,
- čidlo pro výstupní vodu + jímku a propojení kabel S-BUS mezi kotli.
Poznámka: kotle jsou objednávány samostatně.
