Kaskádové systémy Evodens Pro AMC - na podlahu

Kaskádové systémy Evodens Pro AMC - na podlahu

Kaskádové systémy pro AMC 45 až 115 jsou k dispozici ve třech verzích (na stěnu, na podlahu vedle sebe a na podlahu zády k sobě)
(podrobný popis a rozměry viz návod k montáži - ke stažení níže):

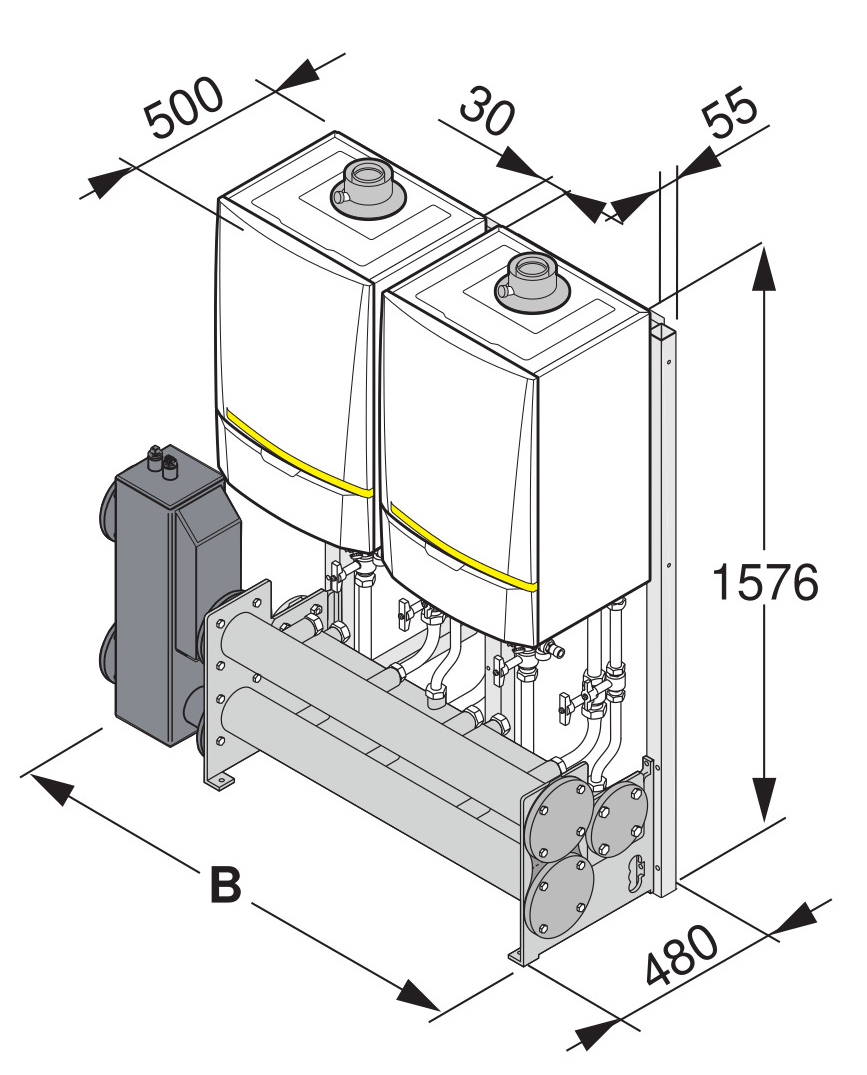

- LV : umístění řady kotlů na podlahu vedle sebe:
kask_lv

• Tyto systémy obsahují:
- hydraulickou spojku
- kolektor propojení kotlů zahrnující propojovací výstupní a vratné potrubí vytápění Ø 65 mm, propojovací plynové potrubí Ø 65 mm a příruby
- primární čerpadla s indexem energetické účinnosti EEI < 0,23
- propojovací sady kotle obsahující kohout pro výstupní potrubí, multifunkční kohout pro vratné potrubí (plnicí a vypouštěcí kohout, uzavírací ventil, zpětná klapka, pojistný ventil a vývod pro připojení expanzní nádoby) a plynový kohout
- nástěnné montážní kolejnice pro verze na zeď (LW)
- podstavce a montážní rámy pro verze na zem (LV + RG)
- čidlo pro výstupní vodu z kaskády + propojení a propojovací kabel BUS mezi kotli
Poznámka: Kotle je třeba objednat zvlášť.

Modely

ModelCelkový tepelný výkon (80/60°C)Celkový průtok při jmen. tepelném výkonu a ΔT=25 KCena
Umístění na zem - 2 x AMC 45
Obj. č. LV.0080kW.20000		80 kW2,75 m3/h114 690 Kč
Umístění na zem - 2 x AMC 65
Obj. č. LV.0122kW.02000		122 kW4,20 m3/h114 690 Kč
Umístění na zem - 2 x AMC 90
Obj. č. LV.0168kW.00200		168 kW5,78 m3/h114 690 Kč
Umístění na zem - 2 x AMC 115
Obj. č. LV.0214kW.00020		214 kW7,36 m3/h114 690 Kč
Umístění na zem - 3 x AMC 45
Obj. č. LV.0120kW.30000		120 kW4,13 m3/h156 290 Kč
Umístění na zem - 3 x AMC 65
Obj. č. LV.0183kW.03000		183 kW6,30 m3/h156 290 Kč
Umístění na zem - 3 x AMC 90
Obj. č. LV.0252kW.00300		252 kW8,67 m3/h156 290 Kč
Umístění na zem - 3 x AMC 115
Obj. č. LV.0321kW.00030		321 kW11,04 m3/h156 290 Kč
Umístění na zem - 4 x AMC 45
Obj. č. LV.0160kW.40000		160 kW5,50 m3/h193 390 Kč
Umístění na zem - 4 x AMC 65
Obj. č. LV.0244kW.04000		244 kW8,39 m3/h195 590 Kč
Umístění na zem - 4 x AMC 90
Obj. č. LV.0336kW.00400		336 kW11,56 m3/h195 590 Kč
Umístění na zem - 4 x AMC 115
Obj. č. LV.0428kW.00040		428 kW14,72 m3/h208 390 Kč

Parametry

ModelUmístění na zem - 2 x AMC 45Umístění na zem - 2 x AMC 65Umístění na zem - 2 x AMC 90Umístění na zem - 2 x AMC 115Umístění na zem - 3 x AMC 45Umístění na zem - 3 x AMC 65Umístění na zem - 3 x AMC 90Umístění na zem - 3 x AMC 115Umístění na zem - 4 x AMC 45Umístění na zem - 4 x AMC 65Umístění na zem - 4 x AMC 90Umístění na zem - 4 x AMC 115
Cena114 690 Kč114 690 Kč114 690 Kč114 690 Kč156 290 Kč156 290 Kč156 290 Kč156 290 Kč193 390 Kč195 590 Kč195 590 Kč208 390 Kč
Objednací čísloLV.0080kW.20000LV.0122kW.02000LV.0168kW.00200LV.0214kW.00020LV.0120kW.30000LV.0183kW.03000LV.0252kW.00300LV.0321kW.00030LV.0160kW.40000LV.0244kW.04000LV.0336kW.00400LV.0428kW.00040
Celkový tepelný výkon (80/60°C)80 kW122 kW168 kW214 kW120 kW183 kW252 kW321 kW160 kW244 kW336 kW428 kW
Celkový průtok při jmen. tepelném výkonu a ΔT=25 K2,75 m3/h4,20 m3/h5,78 m3/h7,36 m3/h4,13 m3/h6,30 m3/h8,67 m3/h11,04 m3/h5,50 m3/h8,39 m3/h11,56 m3/h14,72 m3/h

Ke stažení

Uživatel
Návod k montáži AMC PRO
